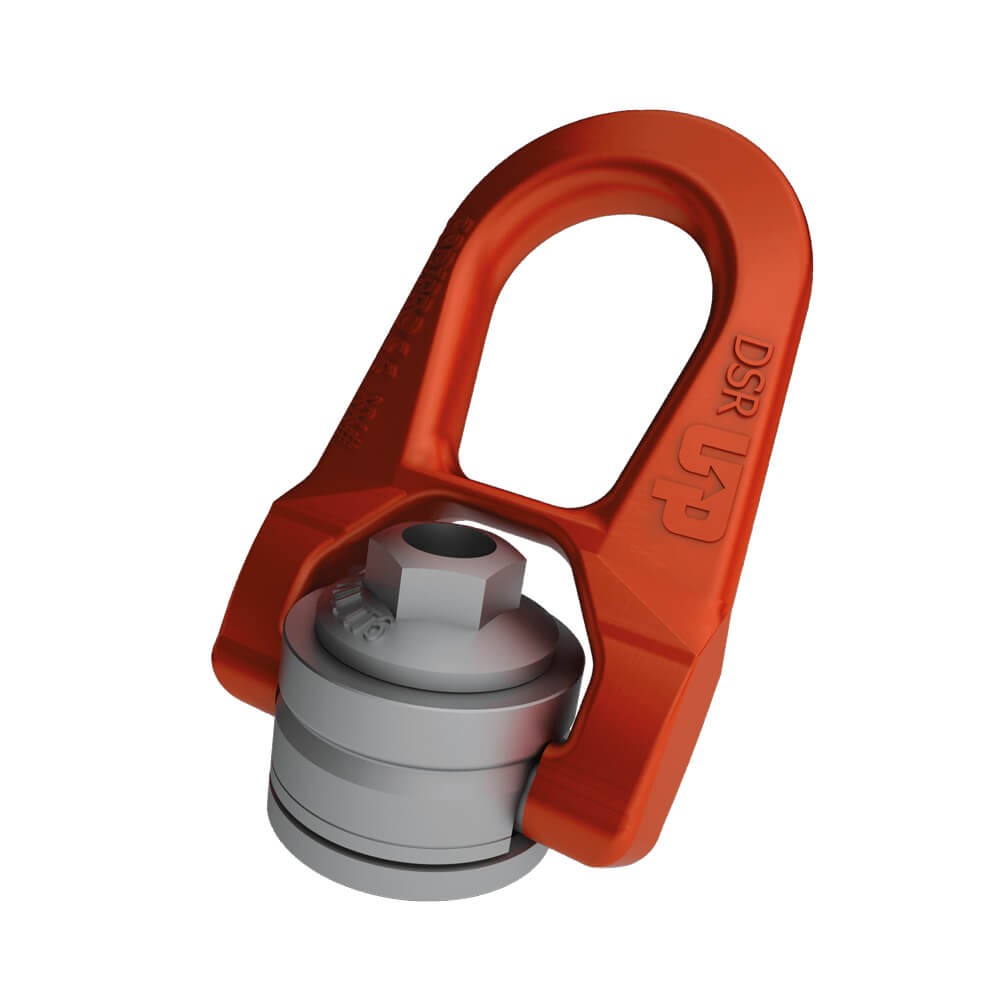

L’anneau de levage DSR est un anneau de levage à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue.
Il est composé d’un anneau en acier GRADUP qui peut se retourner sous charge. L’anneau est articulé à 180° mais permet une rotation à 360°. Tous les modèles DSR ont un coefficient de sécurité de 4 et 5, cela signifie que leur charge de rupture est quatre ou cinq fois plus élevée que la capacité indiquée dans la fiche technique. Le modèle DSR est disponible en version mâle ou femelle (FE.DSR).
Grâce à son bureau d’étude, CODIPRO est capable de concevoir des anneaux de levage sur-mesure afin de répondre aux besoins spécifique.
Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité. Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

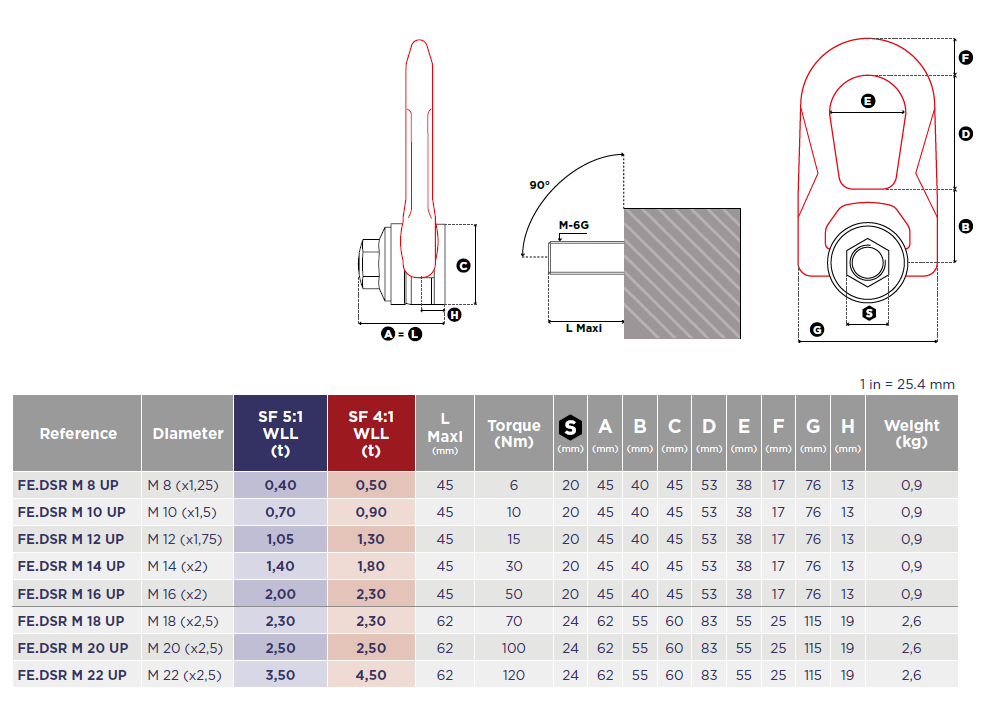

| Références | Diamètre | 5:1 CMU (T) |
4:1 CMU (T) |
L MaxI (mm) |
Couple de serrage (Nm) | S (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
Poids (kg) |
| CPFEDSRM8 | M8 (x1,25) | 0,4 | 0,5 | 45 | 6 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPFEDSRM10 | M10 (x1,5) | 0,7 | 0,9 | 45 | 10 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPFEDSRM12 | M12 (x1,75) | 1,05 | 1,3 | 45 | 15 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPFEDSRM14 | M14 (x2) | 1,4 | 1,8 | 45 | 30 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPFEDSRM16 | M16 (x2) | 2 | 2,3 | 45 | 50 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPFEDSRM18 | M18 (x2,5) | 2,3 | 2,3 | 62 | 70 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| CPFEDSRM20 | M20 (x2,5) | 2,5 | 2,5 | 62 | 100 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| CPFEDSRM22 | M22 (x2,5) | 3,5 | 4,5 | 62 | 120 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
CMU de 400kg à 3.500kg.
