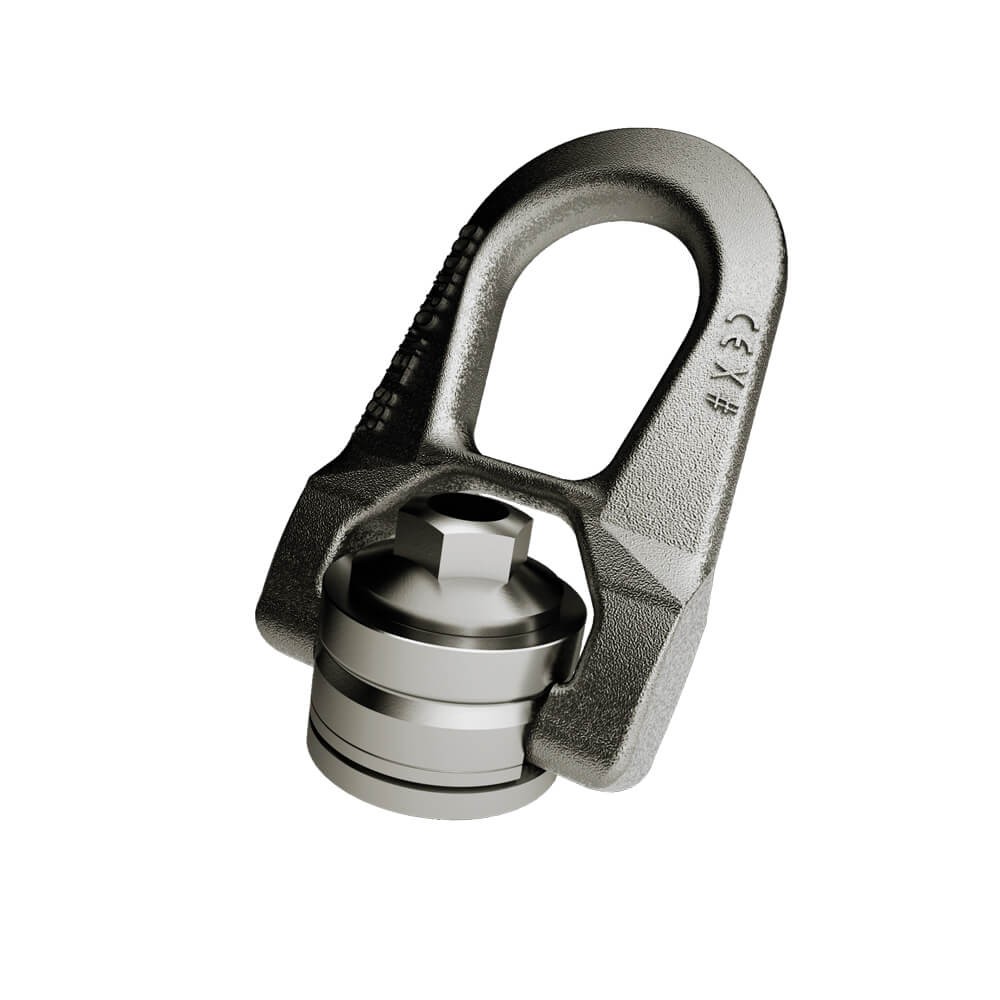

L’anneau de levage en inox SS.DSR est un anneau à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue.
Le modèle SS.DSR est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion. Il peut se retourner sous charge. L’anneau est articulé à 180° mais permet une rotation à 360°.
Tous les anneaux de levage SS.DSR ont un coefficient de sécurité de 4 et 5, cela signifie que leur charge de rupture est quatre ou cinq fois plus élevée que la capacité indiquée dans la fiche technique. Le modèle SS.DSR est également disponible en version femelle (SS.FE.DSR).
Grâce à son bureau d’étude, CODIPRO est capable de concevoir des anneaux de levage sur-mesure afin de répondre aux besoins spécifiques.
Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité.
Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

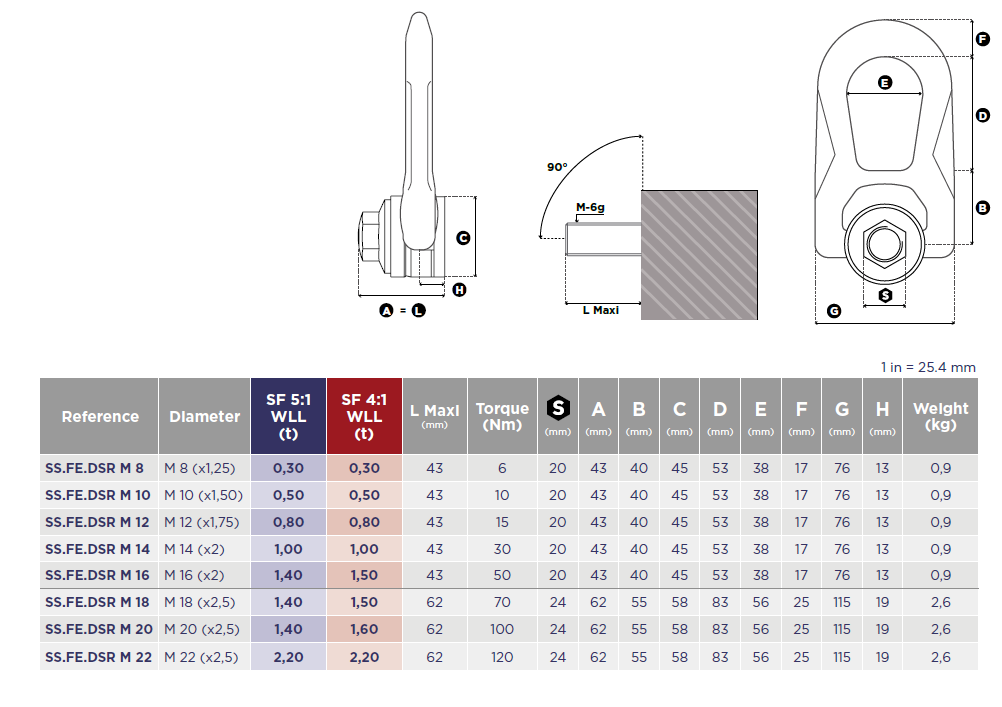

| Références | Diamètre | 5:1 CMU (T) |
4:1 CMU (T) |
L MaxI (mm) |
Couple de serrage (Nm) | S (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
Poids (kg) |
| CPSSFEDSRM8 | M8 (x1,25) | 0,3 | 0,3 | 43 | 6 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPSSFEDSRM10 | M10 (x1,50) | 0,5 | 0,5 | 43 | 10 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPSSFEDSRM12 | M12 (x1,75) | 0,8 | 0,8 | 43 | 15 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPSSFEDSRM14 | M14 (x2) | 1 | 1 | 43 | 30 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPSSFEDSRM16 | M16 (x2) | 1,4 | 1,5 | 43 | 50 | 20 | 43 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| CPSSFEDSRM18 | M18 (x2,5) | 1,4 | 1,5 | 62 | 70 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,6 |
| CPSSFEDSRM20 | M20 (x2,5) | 1,4 | 1,6 | 62 | 100 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,6 |
| CPSSFEDSRM22 | M22 (x2,5) | 2,2 | 2,2 | 62 | 120 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19 | 2,6 |
CMU de 300kg à 2.200kg.
