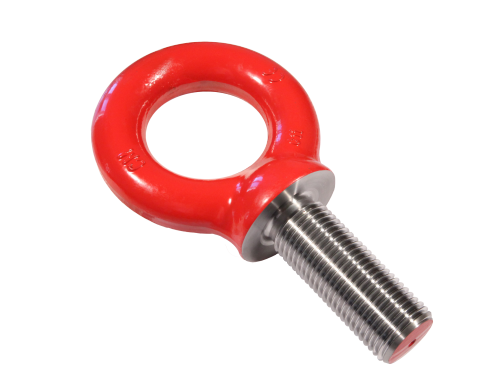

Caractéristiques techniques
Géométrie des anneaux conforme à la norme NF-EN 3266.
Acier allié 42CrMo4 + QT (trempé revenu ) selon norme NF-EN 10083-1-2 & 3
Anneau de qualité classe 8
Anneau forgé, usiné
Marquage en relief
Coefficient de sécurité : 6
Notice d’utilisation et de maintenance : NU 14-01
Finition standard: Peinture époxy RAL 3 000

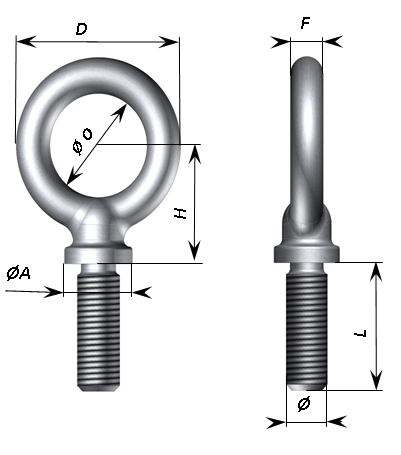

| Métrique | ØA (mm) |
L (mm) |
ØO (mm) |
L (mm) |
F (mm) |
H (mm) |
CMU (kg) |
Poids (g) |
Références | |
| 90° | 45° | |||||||||
| M 10 | 21 | 28 | 23 | 42 | 9.5 | 28 | 700 | 350 | 80 | CL2111010 |
| M 12 | 22 | 40 | 29 | 50 | 10.5 | 33 | 1 000 | 500 | 140 | CL2111012 |
| M 16 | 28 | 51 | 36 | 65 | 14.5 | 42 | 1 500 | 750 | 300 | CL2111016 |
| M 20 | 38 | 56 | 46 | 78 | 16 | 52 | 2 500 | 1 250 | 500 |
CL2111020 |
| M 24 | 46 | 64 | 54 | 92 | 19 | 64 | 4 000 | 2 000 | 860 | CL2111024 |
| M 30 | 57 |
80 |
60 | 110 | 25 | 74 | 6 000 | 3 000 | 1 700 | CL2111030 |
CMU de 700kg à 1500kg
