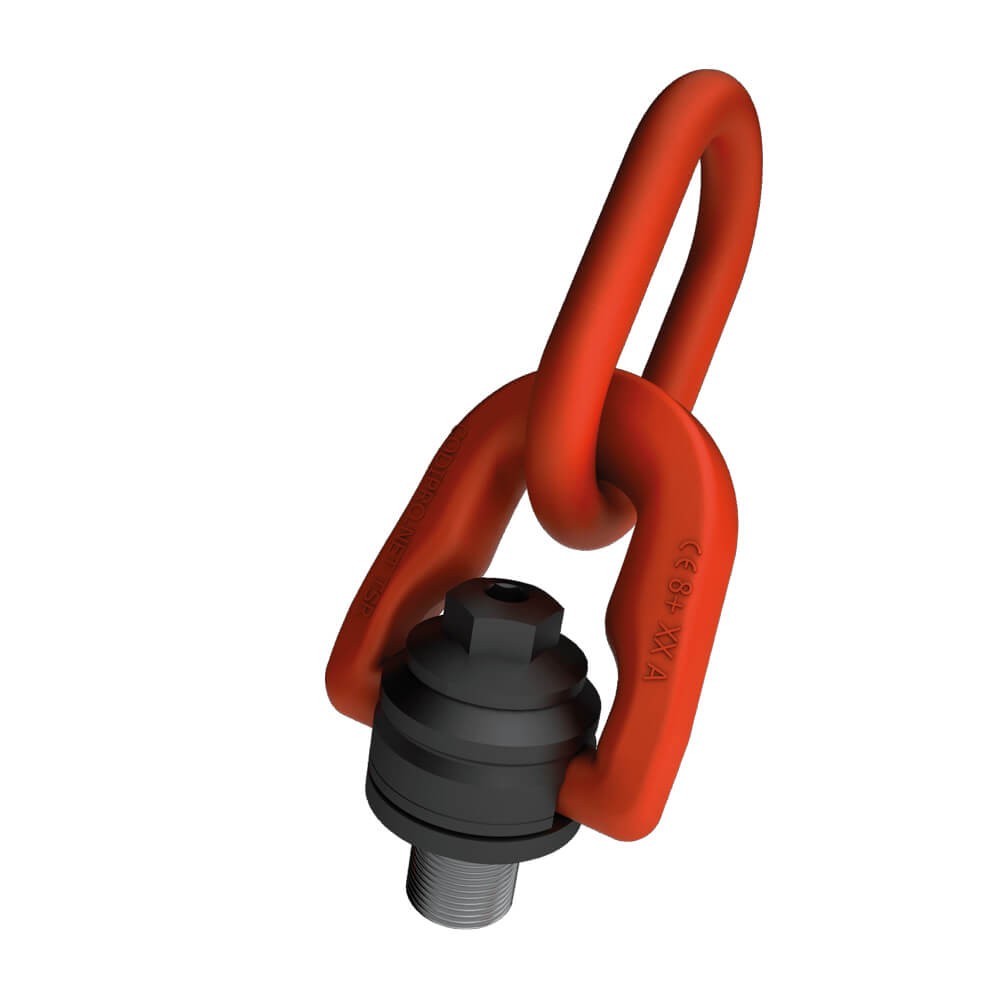

L’anneau TSR est un modèle à triple articulation avec double pivot. Il permet de basculer, tourner et retourner sans-à-coups. La conception optimisée empêche tous dommages de l’élingage et de la charge lors du retournement et assure une alignement parfait avec l’élingue. L’anneau de levage à triple articulation TSR est toutefois déconseillé pour des rotations de longues durées en pleine charge.
Il est composé d’un anneau en acier et permet une rotation à 360°. Les modèles TSR ont un coefficient de sécurité de 5, cela signifie que leur charge de rupture est cinq fois plus élevée que la capacité indiquée dans la fiche technique.
Grâce à son bureau d’étude, CODIPRO est capable de concevoir des anneaux de levage sur-mesure afin de répondre aux besoins spécifiques.
Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité.
Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

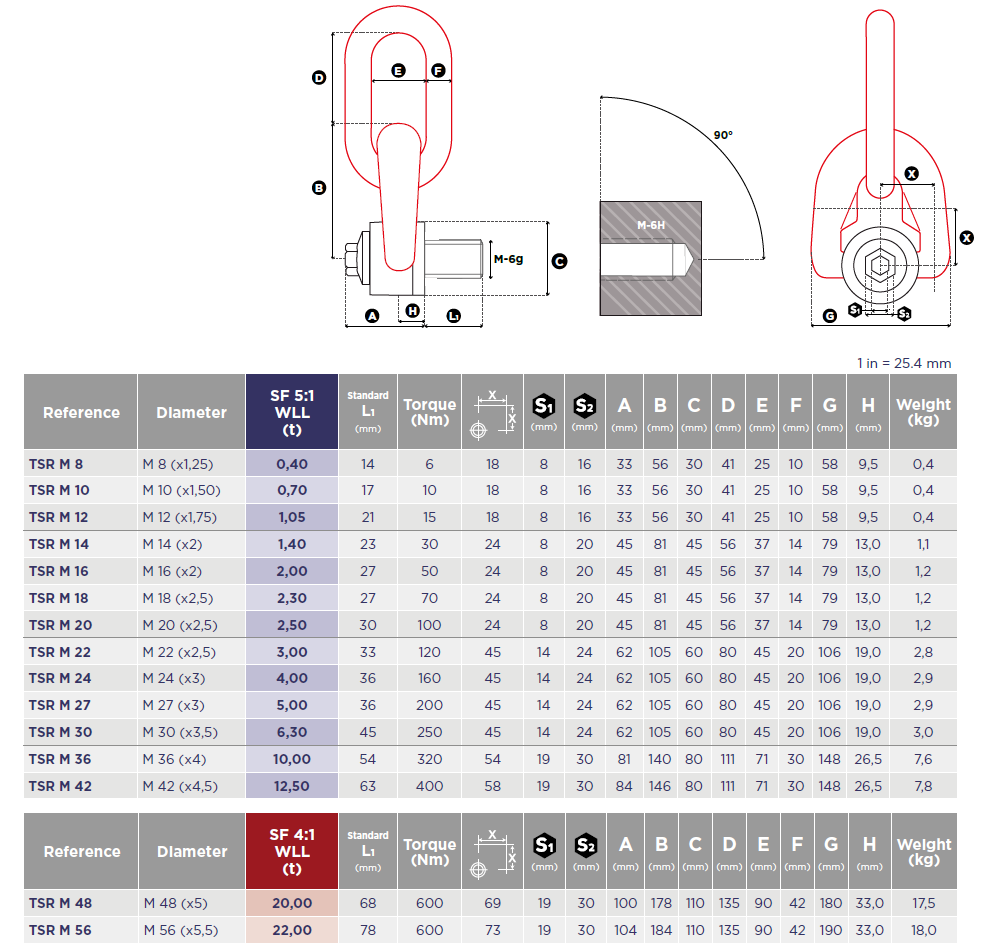

| Références | Diamètre | 5:1 CMU (T) |
L1 (mm) |
Couple de serrage (Nm) | S1 (mm) |
S2 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
Poids (kg) |
| CPTSRM8 | M8 (x1,25) | 0,4 | 14 | 6 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| CPTSRM10 | M10 (x1,50) | 0,7 | 17 | 10 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| CPTSRM12 | M12 (x1,75) | 1,05 | 21 | 15 | 8 | 16 | 33 | 56 | 30 | 41 | 25 | 10 | 58 | 9,5 | 0,4 |
| CPTSRM14 | M14 (x2) | 1,4 | 23 | 30 | 8 | 20 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 1,1 |
| CPTSRM16 | M16 (x2) | 2 | 27 | 50 | 8 | 20 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 1,2 |
| CPTSRM18 | M18 (x2,5) | 2,3 | 27 | 70 | 8 | 20 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 1,2 |
| CPTSRM20 | M20 (x2,5) | 2,5 | 30 | 100 | 8 | 20 | 45 | 81 | 45 | 56 | 37 | 14 | 79 | 13 | 1,2 |
| CPTSRM22 | M22 (x2,5) | 3 | 33 | 120 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,8 |
| CPTSRM24 | M24 (x3) | 4 | 36 | 160 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,9 |
| CPTSRM27 | M27 (x3) | 5 | 36 | 200 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 2,9 |
| CPTSRM30 | M30 (x3,5) | 6,3 | 45 | 250 | 14 | 24 | 62 | 105 | 60 | 80 | 45 | 20 | 106 | 19 | 3 |
| CPTSRM36 | M36 (x4) | 10 | 54 | 320 | 19 | 30 | 81 | 140 | 80 | 111 | 71 | 30 | 148 | 26,5 | 7,6 |
| CPTSRM42 | M42 (x4,5) | 12,5 | 63 | 400 | 19 | 30 | 84 | 146 | 80 | 111 | 71 | 30 | 148 | 26,5 | 7,8 |
| Références | Diamètre | 4:1 CMU (T) |
L1 (mm) |
Couple de serrage (Nm) | S1 (mm) |
S2 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
Poids (kg) |
| CPTSRM48 | M48 (x5) | 20 | 68 | 600 | 19 | 30 | 100 | 178 | 110 | 135 | 90 | 42 | 180 | 33 | 17,5 |
| CPTSRM56 | M56 (x5,5) | 22 | 78 | 600 | 19 | 30 | 104 | 184 | 110 | 135 | 90 | 42 | 190 | 33 | 18 |
CMU de 400 kg à 22 000 kg
