Description

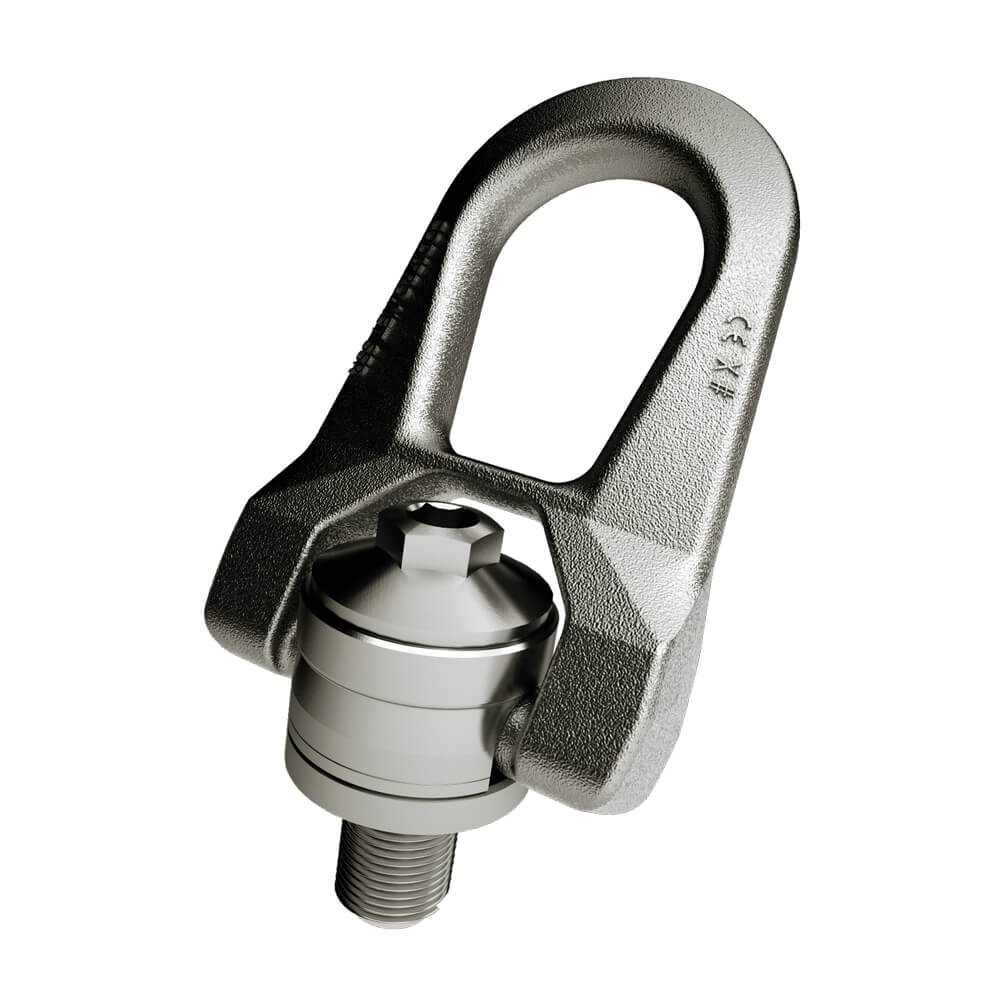

L’anneau de levage en inox SS.DSR est un anneau à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue.

Le modèle SS.DSR est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion. Il peut se retourner sous charge. L’anneau est articulé à 180° mais permet une rotation à 360°.

Tous les anneaux de levage SS.DSR ont un coefficient de sécurité de 4 et 5, cela signifie que leur charge de rupture est quatre ou cinq fois plus élevée que la capacité indiquée dans la fiche technique. Le modèle SS.DSR est également disponible en version femelle (SS.FE.DSR).

Grâce à son bureau d’étude, CODIPRO est capable de concevoir des anneaux de levage sur-mesure afin de répondre aux besoins spécifiques.

Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité.

Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

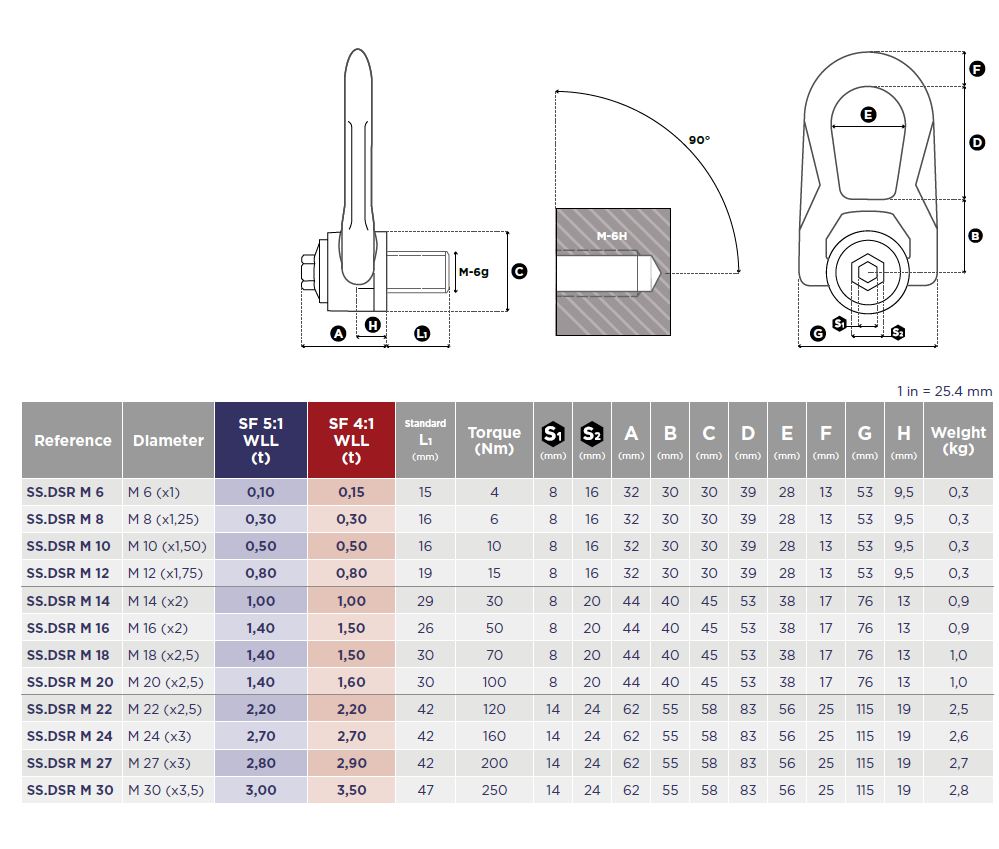

Références Diamètre 5:1
CMU
(T)		 4:1
CMU
(T)		 L1
(mm)		 Couple de serrage (Nm) S1
(mm)		 S2
(mm)		 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 Poids
(kg)
CPSSDSRM6  M6 (x1)  0,1 0,15 15 4 8 16 32 30 30 39 28 13 53 9,5 0,3
CPSSDSRM8  M8 (x1,25)  0,3 0,3 16 6 8 16 32 30 30 39 28 13 53 9,5 0,3
CPSSDSRM10  M10 (x1,50)  0,5 0,5 16 10 8 16 32 30 30 39 28 13 53 9,5 0,3
CPSSDSRM12  M12 (x1,75)  0,8 0,8 19 15 8 16 32 30 30 39 28 13 53 9,5 0,3
CPSSDSRM14  M14 (x2)  1 1 29 30 8 20 44 40 45 53 38 17 76 13 0,9
CPSSDSRM16  M16 (x2)  1,4 1,5 26 50 8 20 44 40 45 53 38 17 76 13 0,9
CPSSDSRM18  M18 (x2,5)  1,4 1,5 30 70 8 20 44 40 45 53 38 17 76 13 1
CPSSDSRM20  M20 (x2,5)  1,4 1,6 30 100 8 20 44 40 45 53 38 17 76 13 1
CPSSDSRM22  M22 (x2,5)  2,2 2,2 42 120 14 24 62 55 58 83 56 25 115 19 2,5
CPSSDSRM24  M24 (x3)  2,7 2,7 42 160 14 24 62 55 58 83 56 25 115 19 2,6
CPSSDSRM27  M27 (x3)  2,8 2,9 42 200 14 24 62 55 58 83 56 25 115 19 2,7
CPSSDSRM30  M30 (x3,5)  3 3,5 47 250 14 24 62 55 58 83 56 25 115 19 2,8

Anneau de Levage Mâle Articulé ∣ En Inox À Double Articulation SS.DSR

Référence : CPSSDSRM6

CMU de 100 kg à 3 000 kg

En savoir plus ...

Métrique

156,00 €
HT
21,00 %
188,76 €
TTC 21,00 %
Hors stock
