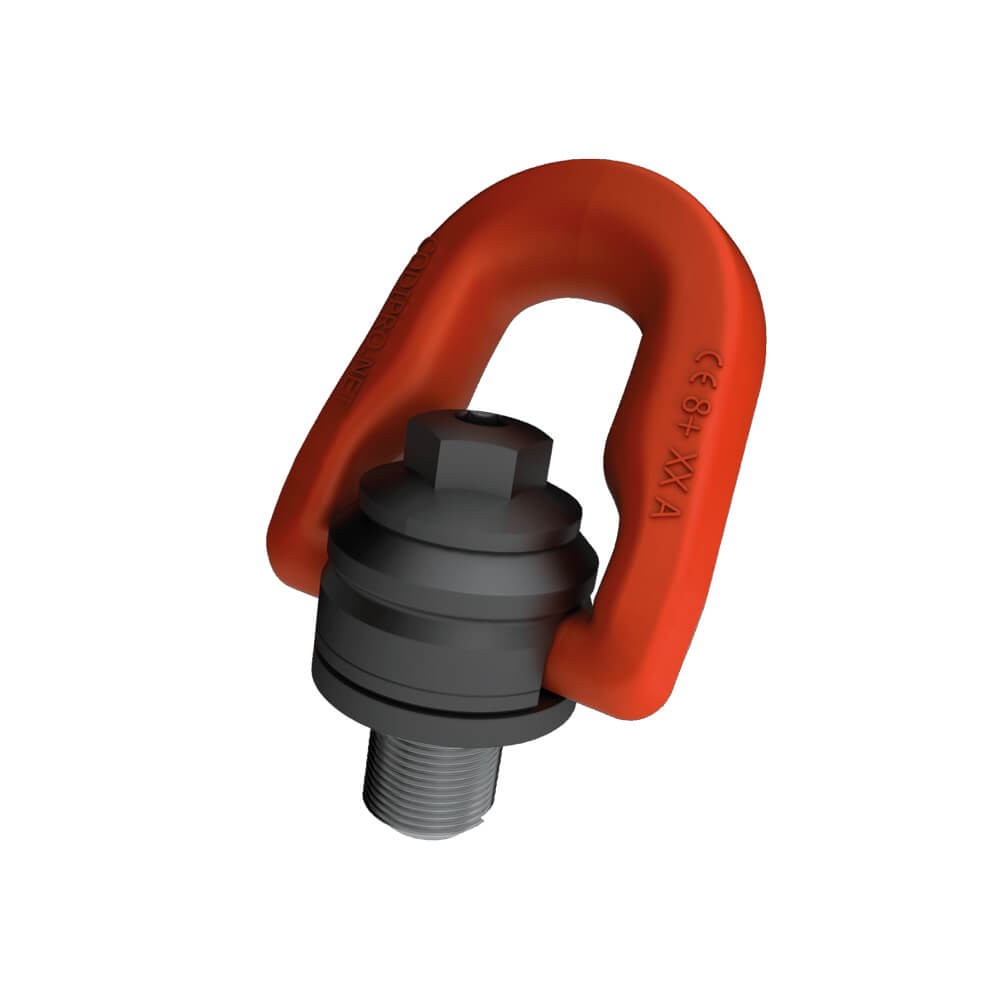

Le point de levage à double articulation DSP offre la possibilité d’adapter d’autres accessoires de levage : passage d’un câble ou d’une corde, placement d’un anneau à grand œil pour utilisation de crochets disproportionnés par rapport à l’anneau de levage,… Grâce à sa double articulation, l’anneau DSP se met parfaitement en ligne avec l’élingue.
Il est composé d’un anneau en acier et permet une rotation à 360°. Les modèles DSP ont un coefficient de sécurité de 5, cela signifie que leur charge de rupture est cinq fois plus élevée que la capacité indiquée dans la fiche technique.
Chaque anneau de levage articulé est livré avec une notice d’instruction et un certificat de conformité.
Ils sont certifiés ISO 14001 et ISO 9001 dans le but de respecter les exigences essentielles de sécurité.

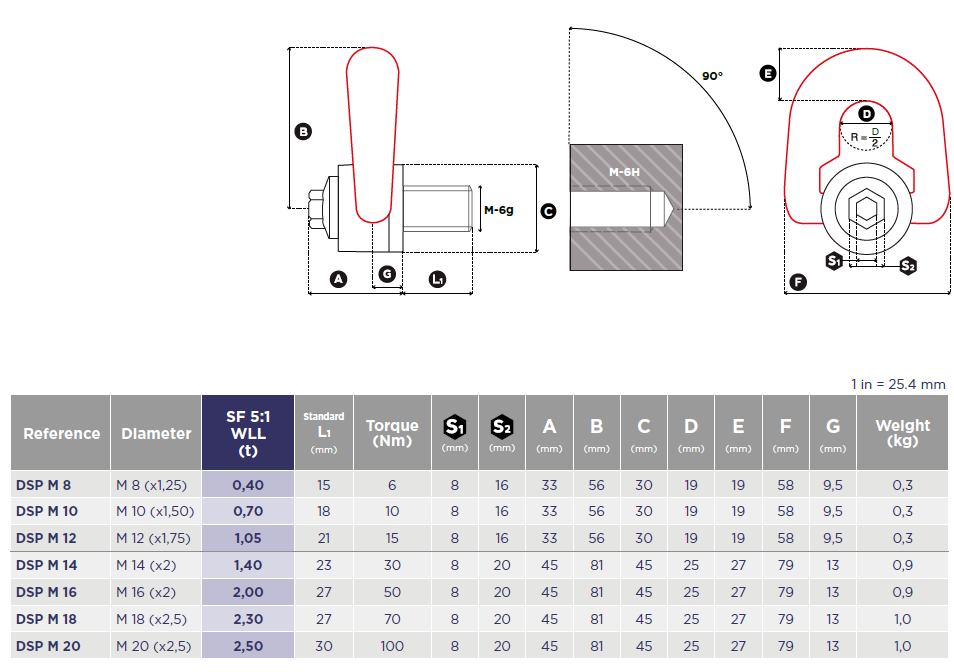

| Références | Diamètre | 5:1 CMU (T) |
L1 (mm) |
Couple de serrage (Nm) | S1 (mm) |
S2 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
Poids (kg) |
| CPDSPM8 | M8 (x1,25) | 0,4 | 15 | 6 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| CPDSPM10 | M10 (x1,50) | 0,7 | 18 | 10 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| CPDSPM12 | M12 (x1,75) | 1,05 | 21 | 15 | 8 | 16 | 33 | 56 | 30 | 19 | 19 | 58 | 9,5 | 0,3 |
| CPDSPM14 | M14 (x2) | 1,4 | 23 | 30 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| CPDSPM16 | M16 (x2) | 2 | 27 | 50 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 0,9 |
| CPDSPM18 | M18 (x2,5) | 2,3 | 27 | 70 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 1 |
| CPDSPM20 | M20 (x2,5) | 2,5 | 30 | 100 | 8 | 20 | 45 | 81 | 45 | 25 | 27 | 79 | 13 | 1 |
CMU de 400 kg à 2 500 kg
