Caractéristiques:
- Joues enveloppantes ou semi enveloppantes selon le diamètre du réa.
- Réa acier monté sur bague bronze auto lubrifiée (graisseur axial pour PAP 80 BB).
- Fixation à souder ou à boulonner.
- Coefficient de sécurité : 4 minimum.
Options sur demande :
- Réa monté sur roulements à billes lubrifiés à vie.
- Anti ressauts de câble.
- Version en Inox 316L
Fonctionnalité:
- Poulie de levage ou de renvoi.
Finition:
- Zinguée bichromatée ou peinture jaune RAL 1028.
- Autres finitions : shoopage, galvanisation à chaud.

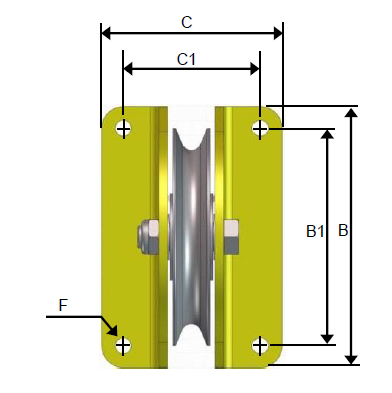

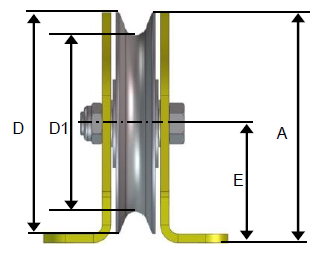

| CMU (kg) |
Ø de Câble (mm) |
D-D1 (mm) |
A (mm) |
B (mm) |
B1 (mm) |
C (mm) |
C1 (mm) |
E (mm) |
F (mm) |
Poids (kg) |
Références | |

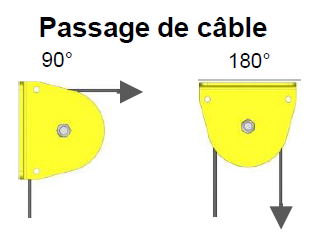

| 90° | 180° | |||||||||||
| 700 | 500 | 5/8 | 80-65 | 88 | 100 | 80 | 83 | 63 | 48 | 7 | 1,3 | NAPAP10BB |
| 1100 | 800 | 8/10 | 100-80 | 107 | 125 | 100 | 103 | 78 | 59 | 9 | 2,3 | NAPAP16BB |
| 1400 | 1000 |
12/14 |
150-120 | 156 | 180 | 150 | 125 | 95 | 81 | 11 | 4,9 | NAPAP20BB |
CMU de 500 kg à 1 000 kg
